国产人妖xxxx做受视频,天堂影院一区二区三区四区,国产精品人妻无码一区二区三区下载 ,亚洲成AV人片在线播放无码

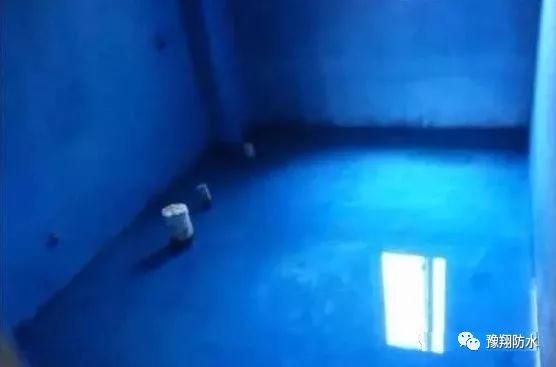

　　1　　防水層——為了防止雨水進(jìn)入屋面，地下水滲入墻體、地下室及地下構(gòu)筑物，室內(nèi)用水滲入樓面及墻面等而設(shè)的材料層?！　?　　防潮層——為了防止地面以下土壤中的水分進(jìn)入磚墻而設(shè)置的材料層。　　3　　滲漏——建筑物的屋面、地面、墻面及管線外表面，在水壓作用下若出現(xiàn)水滴或水流稱為漏水；若只出現(xiàn)潤濕稱為滲水。漏水和滲水現(xiàn)象統(tǒng)稱為滲漏?！　?　　女兒墻——房屋外墻高出屋面的短墻?！　?　　壓頂——露天的墻頂上用磚、瓦、石料、混凝土、鋼筋混凝土、鍍鋅鐵皮等筑成的覆著蓋層?！　?　　檐溝——屋面檐口排水溝?！　?　　天溝——屋面上的排水溝。　　8　　一道防水設(shè)防——具有單獨(dú)防水能力的一個防水層次。　　瀝青防水卷材　　用原紙、纖維氈等胎體材料浸涂瀝青，表面撒布粉狀、粒狀或片狀材料制成可卷曲的片狀防水材料?！　「呔畚锔男詾r青防水卷材　　以合成高分子聚合物改性瀝青為涂蓋層，纖維織物或纖維氈為胎體，粉狀、粒狀、片狀或薄膜材料為覆面材料制成可卷曲的片狀材料。　　合成高分子防水卷材　　以合成橡膠、合成樹脂或此兩者的共混體為基料，加入適量的化學(xué)助劑和填充料等。經(jīng)不同工序加工而成可卷曲的片狀防水材料；或把上述材料與合成纖維等復(fù)合形成兩層或兩層以上可卷曲的片狀防水材料。　　冷瑪締脂　　由石油瀝青、填充料、溶劑等配成而成的冷用瀝青膠結(jié)材料?！　』鶎犹幚韯獮榱嗽鰪?qiáng)防水材料與基層之間的粘結(jié)力，在防水層施工前，預(yù)先涂刷在基層上的涂料?！　M粘法　　鋪貼防水卷材時，卷材與基層采用全部粘結(jié)的施工方法?！　】珍伔ā佡N防水卷材時，卷材與基層僅在四周一定寬度內(nèi)粘結(jié)，其余部分不粘結(jié)的施工方法?！　l粘法　　鋪貼防水卷材時，卷材與基層采用條狀粘結(jié)的施工方法。每幅卷材與基層粘結(jié)面不少于兩條，每條寬度不小于150mm?！　↑c(diǎn)粘法　　鋪貼防水卷材時，卷材或打孔卷材與基層采用點(diǎn)狀粘結(jié)的施工方法。每平方米粘結(jié)不少于5個點(diǎn)，每點(diǎn)面積為100mm*100mm?！　崛鄯ā　〔捎没鹧婕訜崞魅刍头浪聿牡讓拥臒崛勰z進(jìn)行粘結(jié)的施工方法?！　±湔撤ā　〔捎媚z粘劑或冷瑪蹄脂進(jìn)行卷材與基層、卷材與卷材的粘結(jié)，而不需要加熱施工的方法?！　∽哉撤ā　〔捎脦в凶哉衬z的防水卷材，不用熱施工，也不需要涂膠結(jié)材料，而進(jìn)行粘結(jié)的施工方法?！　犸L(fēng)焊接法　　采用熱空氣焊接進(jìn)行防水卷材搭接粘合的施工方法?！　r青基防水涂料　　以瀝青為基料配制成的水乳型或溶劑型防水涂料?！　「呔畚锔男詾r青防水涂料　　以瀝青為基料，用合成高分子聚合物進(jìn)行改性，配制成的水乳型或溶劑型防水涂料。　　合成高分子防水涂料　　以合成橡膠或合成樹脂為主要成膜物質(zhì)，配制成的單組分或多組分的防水涂料?！　√ンw增強(qiáng)材料　　在涂膜防水層中增強(qiáng)用的化纖無紡布、玻璃纖維網(wǎng)布等材料?！　「男詾r青密封材料　　用瀝青為基料，用適量的合成高分子聚合物進(jìn)行改性，加入填充料和著色劑，經(jīng)過特定的生產(chǎn)工序加工而成的膏狀密封材料?！　『铣筛叻肿用芊獠牧稀　∫院铣筛叻肿硬牧蠟橹黧w，加入適量的化學(xué)助劑、填充料和著色劑，經(jīng)過特定的生產(chǎn)工藝加工而成膏狀密封材料?！　±?壓縮循環(huán)性　　反映密封材料在使用過程中，因溫度變化引起接縫位移而經(jīng)受周期性拉、壓循環(huán)后，保持密封的能力。　　接縫位移　　在屋面系統(tǒng)中，因溫度、外力引起接縫間隙的變化。　　背襯材料　　為控制密封材料的嵌填深度，防止密封材料和接縫底部與密封材料中間設(shè)置可變形的材料?！　K體剛性防水層　　以摻入防水劑的防水水泥砂漿為底層防水層，中間鋪砌粘土磚等塊材，再用防水水泥砂漿灌縫并抹防水面層。　　架空隔熱屋面　　用燒結(jié)粘土或混凝土制成的薄型制品，覆蓋在屋面防水層上并架設(shè)一定高度的空間，利用空氣流動加快散熱，起到隔熱作用的屋面?！　⌒钏菝妗　≡谖菝娣浪畬由闲钜欢ǜ叨鹊乃?，起到隔熱作用的屋面。　　種植屋面　　在屋面防水層上覆土或鋪設(shè)鋸末、蛭石等松散材料，并種植植物，起到隔熱作用的屋面?！　〉怪檬轿菝妗　⒃魉员夭牧显O(shè)置在防水層上的屋面?！　盒弯摪濉　∫藻冧\鋼板為基材，經(jīng)成型機(jī)軋制，并敷以各種防腐耐蝕涂層與彩色烤漆而制成的輕型屋面材料?！　　》核　∥菝媾c突出屋面結(jié)構(gòu)連接處的防水構(gòu)件或構(gòu)造，說白了就是用防水材料把墻角包住?！　》指窨p　　為了減少裂縫，在屋面找平層、剛性防水層、剛性保護(hù)層上預(yù)先留設(shè)的縫，剛性保護(hù)層僅在表面上作成V形槽，稱為表面分格縫。　　變形縫　　將建筑物用垂直的縫分為幾個單獨(dú)部分，使各部分能獨(dú)立變形。這種垂直分開的縫稱為變形縫?！　∈┕たp　　混凝土施工不能連續(xù)作業(yè)時，留置的臨時間斷處稱為施工縫?！　》涓C　　混凝土局部酥松，砂漿少、石子多，石子之間出現(xiàn)空隙，形成的蜂窩狀孔洞。　　止水帶　　地下防水工程受水壓作用時，在混凝土結(jié)構(gòu)中與變形縫垂直的方向設(shè)置的橡膠、塑料或金屬帶，叫止水帶?！　÷N邊　　皺折：卷材翹邊是指卷材邊變形產(chǎn)生不規(guī)則彎曲；皺折是指卷材基胎產(chǎn)生收縮變形表面不平整?！　囟葢?yīng)力　　由于溫度變化，結(jié)構(gòu)或構(gòu)件產(chǎn)生伸或縮，而當(dāng)伸縮受到***時，結(jié)構(gòu)或構(gòu)件內(nèi)部便產(chǎn)生應(yīng)力，稱為溫度應(yīng)力?！　?qiáng)度等級　　混凝土結(jié)構(gòu)件強(qiáng)度的技術(shù)指標(biāo)。它是指標(biāo)準(zhǔn)試件在壓力作用下直到破壞時單位面積上所能承受的***大應(yīng)力。是用來作為評定混凝土質(zhì)量的技術(shù)指標(biāo)。　　孔洞　　混凝土結(jié)構(gòu)內(nèi)有空腔，局部沒有混凝土或蜂窩特別大。　　麻面　　混凝土表面局部缺漿、粗糙或有許多小凹坑，但無露筋現(xiàn)象。　　裂縫　　混凝土硬化過程中，由于混凝土脫水，引起收縮，或者受溫度高低的溫差影響，引起脹縮不均勻而產(chǎn)生的裂縫。

　　自粘改性瀝青防水卷材分為二類：一類是以膠質(zhì)蠕變自粘膠涂蓋基材表面并復(fù)合隔離材料制造而成的高性能無胎自粘防水卷材。一類是以以聚酯氈為胎體，以合成橡膠和優(yōu)質(zhì)重交瀝青為主料，配置成的膠質(zhì)蠕變自粘膠，涂蓋胎基表面并復(fù)合隔離材料制造而成的自粘卷材。該類產(chǎn)品具有極強(qiáng)的粘結(jié)性能和自愈性，適應(yīng)高低溫環(huán)境下施工。該類產(chǎn)品耐低溫性能好，是地鐵、隧道和不可動火現(xiàn)場***佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程?！　‘a(chǎn)品特點(diǎn)　　該產(chǎn)品施工時不用粘結(jié)劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結(jié)在基層上。施工方便且施工速度極快。具有橡膠的彈性，延伸率***，很好地適應(yīng)基層的變形和開裂。適用于工業(yè)與民用建筑的屋面、地下室、室內(nèi)、市政工程和蓄水池、游泳池以及地鐵隧道防水。還適用于木結(jié)構(gòu)和金屬結(jié)構(gòu)屋面的防水工程。特別適用于不宜動用明火的石油庫、化工廠、紡織廠、糧庫等防水工程?！　∽⒁猓翰灰逊潜┞缎偷木聿挠糜诒┞妒褂玫沫h(huán)境，不要在凍結(jié)的基面上鋪貼自粘卷材。自粘卷材的包裝和隔離紙只能在鋪貼前和鋪貼時除去?！　∽哉撤浪聿牡氖┕すに嚒　?.基層清理→涂刷基層處理劑→節(jié)點(diǎn)加強(qiáng)處理→定位、彈線→鋪設(shè)自粘防水卷材→節(jié)點(diǎn)密封→工作面移交；　　具體鋪設(shè)卷材時的做法：打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持一端抬至待鋪的起始端，并將卷材向前展出約500mm，由另一人掀剝次部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將以剝?nèi)ジ綦x紙的卷材對準(zhǔn)已彈好的基準(zhǔn)線輕輕擺鋪，再加以壓實(shí)?！　「綦x材料的介紹　　自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。　　PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著力，達(dá)到離型的效果。常規(guī)厚度從25um至150um。有冷熱撕和光啞面之分，經(jīng)過防靜電和防劃傷處理，產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右?！　E離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著力，達(dá)到離型的效果，其耐溫性≤130℃；斷裂延伸率200%；剝離力≤0.25N/25mm；殘余粘著率≥70%?！　煞N隔離膜分析不易揭開膜的影響因素　　***：生產(chǎn)卷材時出料溫度超過了隔離膜的耐受溫度。　　生產(chǎn)時各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度，有的廠家生產(chǎn)線沒有降溫設(shè)備很難達(dá)到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時隔離膜也會出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀?！　〉诙荷a(chǎn)出來的卷材不能及時的進(jìn)行冷卻降溫處理?！　【聿膹耐坑湾伋鰜硪院笮枰?jīng)過幾道冷卻水來進(jìn)行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進(jìn)行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。　　第三：夏季施工時溫度造成的不易揭開?！　∠募居捎谕饨鐨鉁剌^高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達(dá)到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因?yàn)闇囟冗^高而傾斜；這兩種情況均會致使卷材揭膜很困難?！　∽哉撤浪聿脑谏a(chǎn)及施工時出現(xiàn)的問題　　自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時易出現(xiàn)揭不開膜的現(xiàn)象，嚴(yán)重影響生產(chǎn)進(jìn)度和施工進(jìn)度?！　∽哉尘聿脑谏a(chǎn)時如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見圖1揭膜難易程度跟出料溫度的關(guān)系圖（縱坐標(biāo)代表生產(chǎn)時膠料的出料溫度，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-8作為標(biāo)識，8代表***難揭，即揭不開。）　　圖1揭膜難易程度跟出料溫度的關(guān)系圖　　跟生產(chǎn)線的冷卻水的溫度有關(guān)系，冷卻水在生產(chǎn)時起到一個至關(guān)重要的作用，如果生產(chǎn)出來的卷材不能及時得到很好的降溫，那么嚴(yán)重時會把隔離膜表面燙壞，嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量。見圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖（縱坐標(biāo)代表生產(chǎn)時冷卻水的溫度，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-6作為標(biāo)識，6代表***難揭，即揭不開。）　　圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖　　卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設(shè)備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態(tài)是良好的?！　∠募旧a(chǎn)時切記配方不可做的太粘，滿足指標(biāo)要求即可。因?yàn)橄募緶囟冗^高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數(shù)較高，所以卷材在工地若露天存放時溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度?！　∨浞降脑颉　∨浞街惺褂玫挠头葸^多或是一些廢機(jī)油之類的，在生產(chǎn)出的卷材在存放的短時間內(nèi)就是極易析出，析出的油份會導(dǎo)致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應(yīng)，使得隔離性下降，揭不開膜?！　「綦x膜的原因　　由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過高　　如果生產(chǎn)時出料溫度超過了硅油的烘干溫度就會膠料份硅油相容，失去隔離性?！　∈┕きh(huán)境的影響　　夏季外界溫度較高，卷材本身吸熱指數(shù)較高，如果卷材在工地暴曬在陽光下，卷材表面溫度達(dá)到40-50℃左右時就極易揭不開膜，更況施工時有時卷材需要鋪貼在混凝土上，經(jīng)過暴曬以及混凝土的表面溫度，卷材極易達(dá)到50-60℃左右，這個時候如果揭膜更是難上加難?！　∠募旧a(chǎn)自粘卷材時要特別關(guān)注生產(chǎn)時的出料溫度和冷卻水的溫度，生產(chǎn)出來后把卷材模仿工地情況施工一下，防止在工地出現(xiàn)揭不開膜的現(xiàn)象?！　√崾荆骸　?.夏季生產(chǎn)自粘卷材時出料溫度不可超過160℃?！　?.生產(chǎn)時的冷卻水的溫度不可超過40℃?！　?.生產(chǎn)時自粘卷材要完全沒入水槽中，而不是漂浮于水上面。　　4.配方要做的即硬又粘，而不是即軟又粘?！　?.建議施工工地把卷材放置在陰涼處，盡量不要在中午溫度較高時施工。

国产乱子伦在线观看,精品亚洲一区二区三区在线观看 ,国产极品JK白丝喷白浆羞羞 ,15岁macbookpro日本,久久久久久A亚洲欧洲AV冫
