一
何為"PVC聚氯乙烯防水卷材"？

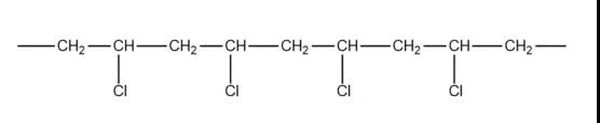

聚氯乙烯（Polyvinylchloride），英文簡(jiǎn)稱PVC，這種有機(jī)高分子化合物在生活中可以說(shuō)是無(wú)處不在，例如咱們常用的塑料水杯、塑料袋、各種水管、電線管等，大部分都是以聚氯乙烯為原材料制成的。應(yīng)用在建筑領(lǐng)域的聚氯乙烯制品***常見(jiàn)的就是各種類型的管材、電纜、及防水卷材了。

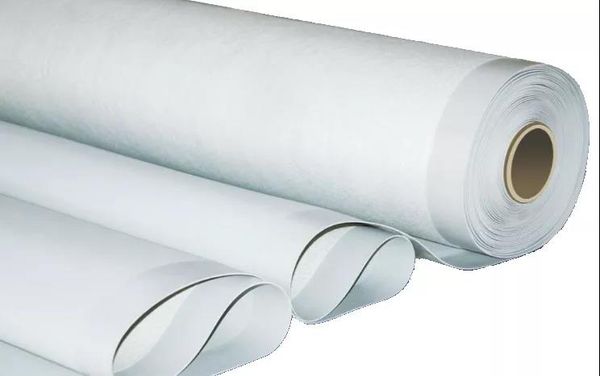

高分子防水卷材類別中的聚氯乙烯（PVC）防水卷材就是以聚氯乙烯樹(shù)脂為主要原料，其中摻入適量的改性劑、抗氧劑、紫外線吸收劑、著色劑、填充劑、增塑劑等，再經(jīng)捏合、擠出壓延等工藝加工制成的片狀防水卷材。

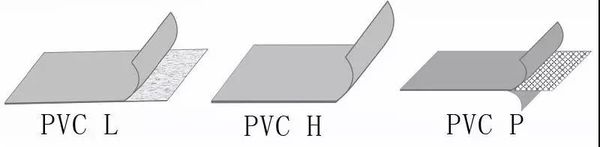

此類防水卷材可分為以下五種類型：均質(zhì)的聚氯乙烯防水卷材（H類）、帶纖維背襯的聚氯乙烯防水卷材（L類）、織物內(nèi)增強(qiáng)類聚氯乙烯防水卷材（P類）、玻璃纖維內(nèi)增強(qiáng)的聚氯乙烯防水卷材（G類）、玻璃纖維內(nèi)增強(qiáng)帶纖維背襯的聚氯乙烯防水卷材（GL類），其中H類聚氯乙烯防水卷材是內(nèi)無(wú)增強(qiáng)材料外無(wú)背襯材料的光面片材。
按照能否外暴露使用可分為以下兩種類型：外露型、非外露型。
二
材料本身的應(yīng)用優(yōu)勢(shì)
防水工程應(yīng)用案例
[圖：重慶市軌道交通四號(hào)線二期工程]
[圖：蘇寧成都青白江物流園項(xiàng)目]
聚氯乙烯防水卷材屬于高分子防水卷材的一種。目前主流的高分子防水卷材有以下三種：三元乙丙橡膠（EPDM）防水卷材、聚氯乙烯（PVC）防水卷材、熱塑性聚烯烴（TPO）防水卷材。
三元乙丙橡膠（EPDM）防水卷材這種材料各項(xiàng)應(yīng)用指標(biāo)均十分***，但是有一點(diǎn)缺陷：可焊性差。因其材性原因，焊接性能較差，三元乙丙橡膠防水卷材在目前的施工應(yīng)用中，搭接縫處理大多采用膠粘法進(jìn)行搭接，隨著時(shí)間的推移，膠粘劑或者膠粘帶會(huì)老化失效，搭接邊則會(huì)發(fā)生脫落，進(jìn)而導(dǎo)致整體防水層失效。Ps：國(guó)外有針對(duì)三元乙丙搭接邊處理的專用粘結(jié)膠，使用壽命能做到與卷材相當(dāng)，但是其價(jià)格更貴，且國(guó)內(nèi)尚未跟進(jìn)此種產(chǎn)品工藝。
熱塑性聚烯烴（TPO）防水卷材這種材料則是屬于新一代高分子防水材料，應(yīng)用性能指標(biāo)也同樣十分***，與三元乙丙相當(dāng)，但是由于其面世時(shí)間晚，國(guó)內(nèi)生產(chǎn)TPO各種工藝、工法還不太穩(wěn)定成熟，使用成本更高，所以在國(guó)內(nèi)市場(chǎng)應(yīng)用率則要略遜一籌。
聚氯乙烯（PVC）防水卷材因其良好的可焊接性、成熟的研發(fā)、生產(chǎn)工藝以及配套施工工法，在高分子卷材領(lǐng)域可以說(shuō)是獨(dú)占鰲頭，國(guó)內(nèi)市場(chǎng)應(yīng)用率穩(wěn)居三者（PVC/TPO/EPDM）***。
在單層屋面系統(tǒng)規(guī)范羅列的三種可選高分子防水材料中，聚氯乙烯（PVC）防水卷材的應(yīng)用優(yōu)勢(shì)也十分明顯：可外暴露使用、節(jié)能、降低綜合造價(jià)、保障長(zhǎng)期防水工程質(zhì)量等等。因此，聚氯乙烯防水卷材能夠用于一些對(duì)材料性能要求較為嚴(yán)格的施工部位，例如，在如今各大廠房、倉(cāng)庫(kù)等大跨徑金屬或混凝土結(jié)構(gòu)屋面，能夠在此類部位作為防水層并發(fā)揮出良好的防水效果。
注
在國(guó)家發(fā)布的關(guān)于單層屋面防水系統(tǒng)的工程技術(shù)規(guī)范：《JGJ/T316-2013單層防水卷材屋面工程技術(shù)規(guī)程》中，一共有五種防水卷材入選，其分別是：熱塑性聚烯烴防水卷材（TPO）、聚氯乙烯防水卷材（PVC）、三元乙丙橡膠防水卷材（EPDM）以及彈性體改性瀝青防水卷材（SBS）、塑性體改性瀝青防水卷材（APP）。
三
材料的施工應(yīng)用簡(jiǎn)介
(一)大面卷材施工方法：
聚氯乙烯防水卷材的大面施工方法有以下幾種：①機(jī)械固定法；②粘接法；③空鋪(壓頂)法。

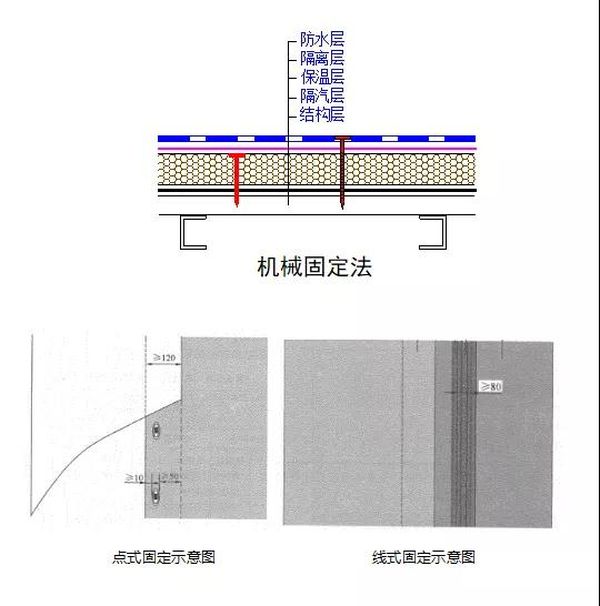

①機(jī)械固定法：
機(jī)械固定法是采用專用的固定件，將卷材固定在基層上的一種施工方法(可分為點(diǎn)式固定及線性固定)。常用于一些鋼結(jié)構(gòu)屋面、輕鋼屋面等。
?、谡辰臃ǎ?/p>

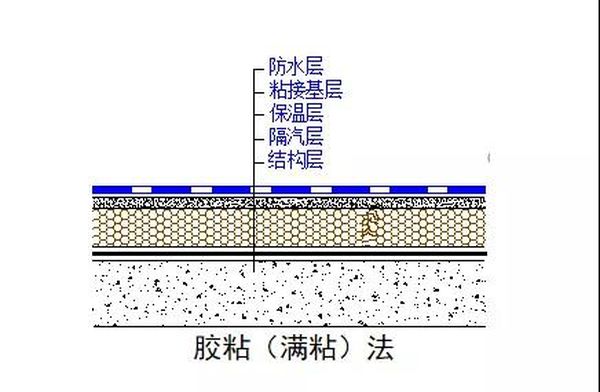

粘接法不難理解，施工時(shí)在卷材及基面上涂刷膠粘劑，通過(guò)膠粘劑將卷材粘接固定與基面之上。此施工方法常用于一些混凝土結(jié)構(gòu)層的防水施工。粘接法可分為滿粘法，條粘法、點(diǎn)粘法則是在局部條形、點(diǎn)狀區(qū)域涂刷膠粘劑來(lái)進(jìn)行卷材的粘接施工；
?、劭珍仯▔喉敚┓ǎ?/p>

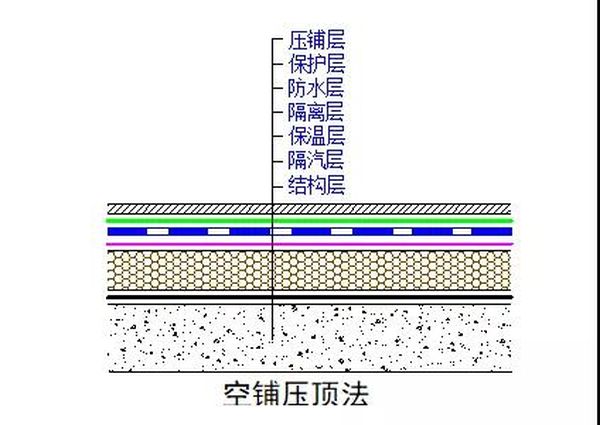

空鋪法是整體大面不涂刷膠粘劑，只在施工基面的邊緣一定范圍內(nèi)進(jìn)行粘接固定（一般為800mm），上蓋壓鋪材料，常用于一些混凝土結(jié)構(gòu)屋面等部位。
(二)搭接縫熱風(fēng)焊接施工方法：
以上三種大面施工方法略有不同，但是在卷材搭接邊的處理方法上卻是統(tǒng)一的：熱風(fēng)焊接法。
此類焊接方式為非接觸式焊接，是通過(guò)焊接機(jī)具加熱吹出的高熱且具有一定風(fēng)壓強(qiáng)度的熱風(fēng)，將搭接面上下卷材加熱至熔融轉(zhuǎn)態(tài)，再通過(guò)滾輪等工具進(jìn)行壓實(shí)融合，達(dá)到焊接的結(jié)果。

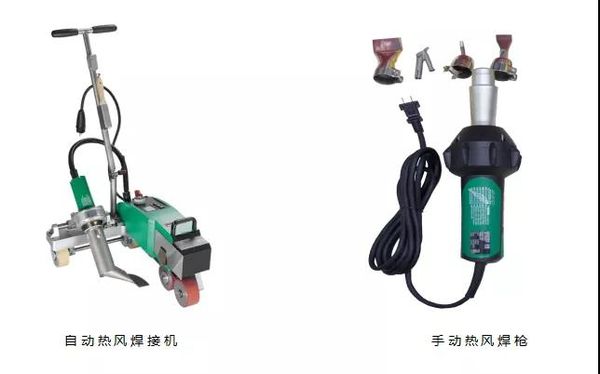

常用的熱風(fēng)焊接機(jī)具包括但不限于：手動(dòng)熱風(fēng)焊槍、自動(dòng)熱風(fēng)焊接機(jī)等。
熱風(fēng)焊接法根據(jù)焊縫數(shù)量的不同也分為兩類：?jiǎn)慰p焊接、雙縫焊接。
單縫焊接法常用于一些單層屋面、建筑物地下等工民建項(xiàng)目的施工；雙縫焊接法常用于一些隧道、人工湖、垃圾填埋場(chǎng)等市政、路橋項(xiàng)目的施工。

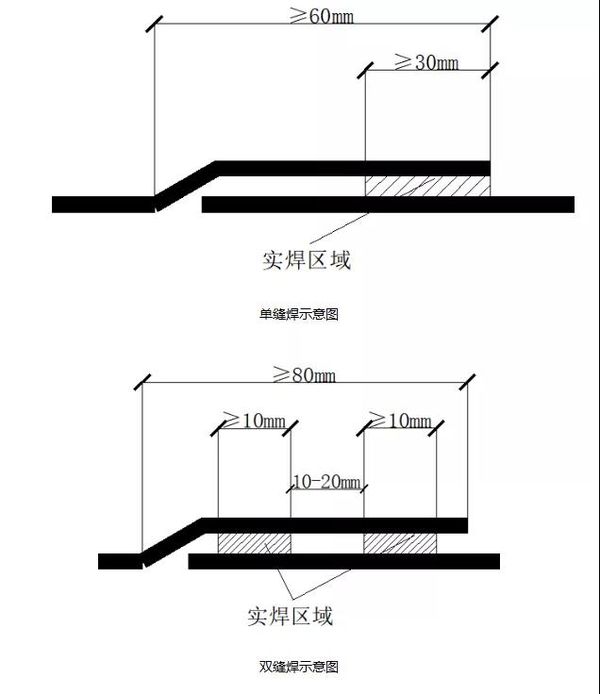

在GB50108-2008地下工程防水技術(shù)規(guī)范中，對(duì)于兩種焊接方式的搭接寬度有著不同的規(guī)定：?jiǎn)慰p焊接需要搭接至少60mm，其中實(shí)際焊接寬度不低于30mm；雙縫焊接需要搭接至少80mm，其中實(shí)際焊接寬度為10*2+空腔（寬度10-20mm）。
Tips：
檢驗(yàn)焊縫是否牢靠通常使用鉤針沿著焊縫進(jìn)行逐一勾扯，若鉤針能在焊縫某處刺入焊縫內(nèi)部，則表示該處存在著虛焊、漏焊等情況，需及時(shí)補(bǔ)焊；檢驗(yàn)焊縫寬度則采用切條法，垂直于焊縫進(jìn)行切條，觀察橫切面實(shí)際焊接寬度是否達(dá)到即可。
(三)常用節(jié)點(diǎn)處理方法：

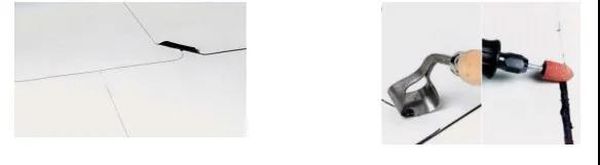

?、賂型搭接縫：T型搭接縫是漏水的關(guān)鍵點(diǎn)，在焊接時(shí)有加熱不到位的部位，會(huì)造成虛焊或漏焊，處理方法將T型搭接棱角用刮刀刮平（國(guó)標(biāo)1.5mm厚材料必須刮平），然后再進(jìn)行實(shí)焊。

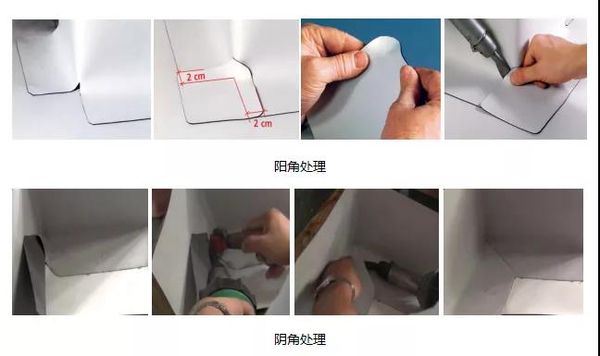

?、陉庩?yáng)轉(zhuǎn)角焊接：實(shí)際施工中存在大量的陰陽(yáng)角等轉(zhuǎn)角部位，在此類部位施工時(shí)一定注意要將轉(zhuǎn)折處、折角處、裁剪處焊接牢固，避免從此類部位產(chǎn)生滲漏。

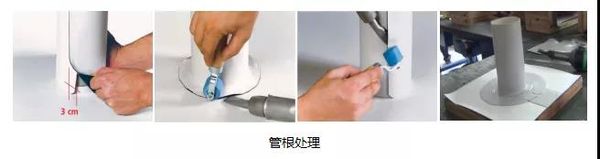

③管根部位焊接：管根部位由于其平立面交接、管道需立體裁剪包圍等工序，也是實(shí)際施工應(yīng)用中需要特別注意的細(xì)部節(jié)點(diǎn)。

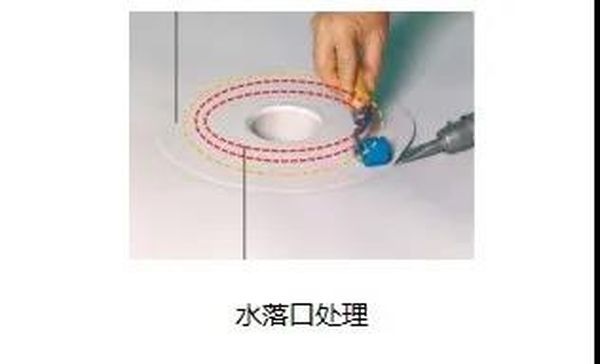

③水落口部位焊接：水落口部位由于長(zhǎng)期積水，且與水落口部件與結(jié)構(gòu)之間存在一定的縫隙，也是實(shí)際施工應(yīng)用中滲漏頻發(fā)的細(xì)部節(jié)點(diǎn)部位。
文章來(lái)源：威盾研究院
官方微信公眾號(hào)
掃一掃 關(guān)注我們
